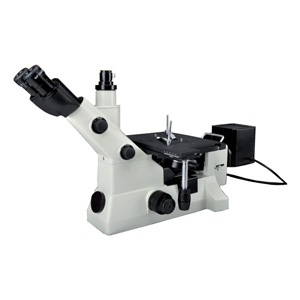

MRG-480型研究级三目倒置金相显微镜（研究级）

2023/4/10

产品介绍

MRG-480 型研究级倒置金相显微镜配置很大视野目镜和无限远长工作距离平场消色差物镜，具备明场、偏光等功能，保障成像质量，具有视场大、成像清晰、像质优良、衬度好等优良品质。外观设计充分考虑到人机工程学，美观新颖、使用舒适方便，空间广阔，是显微镜工作者所钟爱的一款显微镜。

MRG-480 型研究级倒置金相显微镜主要用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验、铸件质量鉴定或材料处理后的金相组织分析、以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析、地质学的岩相分析、以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。

金相图像分析处理系统

MRG-480 型研究级倒置金相显微镜可以扩展为金相组织微观摄影摄像与图像处理的金相图像分析系统MRG-480CCT：安装“专业金相组织定量、定性分析软件”及高像素数码摄像系统，由计算机对金相图像进行实时研究分析、统计及编辑，同时可保存、输出图文报告等，是同步于当今世界在显微领域的新技术。如晶粒度测量评级、非金属夹杂物测量评级、珠光体/铁素体含量的测量评级、球墨铸铁石墨球化率测量评级、脱碳层/渗碳层测量、表面涂层厚度测量、多相含量测量功能、碳化物测量分析功能等的分析、统计及编辑、保存、打印报告等。

MRG-480型研究级倒置金相显微镜规格

a. 主要技术规格

光学系统	无限远光学系统
观察筒	铰链式双目镜筒,45°倾斜；分光比：观察 80%/摄影20%或观察100%或摄影100%
目镜	10X /22mm大视场目镜；15X/16mm大视场目镜（选购）；20X/12mm大视场目镜（选购） 10X测微目镜
物镜转换器	五孔物镜转换器
物镜	无限远长工作距离平场消色差物镜（明暗场通用）： 4X、10X、20X、50X、100X
调焦机构	粗微动同轴调焦微调格值：0.002mm 行程（从载物台表面焦点起）：向上1mm，向下7mm
载物台	台面大小：226（长）×178（宽）mm
机械移动平台	移动范围：40（长）×40（宽）mm
照明	12V50W 卤素灯，中心可调，光亮度连续可调
微分干涉	可适用于4X、10X、20X、50X、100X物镜
操作环境	l 室内使用 l 环境温度：5℃~40℃（41°F~109°F） l 相对湿度：温度为 31℃（88°F）时相对湿度为 80%，然后线性降低。温度为 34℃（93°F）时相对湿度为 70%，温度为 37℃（99°F）时相对湿度为 60%，温度为 40℃（104°F）时相对湿度为 50%。 l 污染度：2（参照 IEC664）

b. 物镜参数

类别	放大倍率	数值孔径 (N.A)	工作距离 (mm)	共轭距离(mm)	齐焦距离(mm)
无限远长工作距离平场消色差物镜	4X	0.10	20.7	∞	45
	10X	0.25	10
	20X	0.4	5
	50X	0.75	1.3
	100X	0.90	0.7

c. 目镜参数

放大倍率	视场直径	备注
10X	Φ22
10X	φ20	带有 0.1mm 分划板
15X	φ16	（选购）
20X	φ12	（选购）
