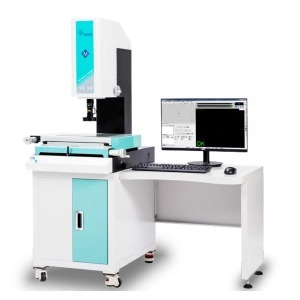

QVMS系列型手动影像测量仪
2023/4/10
影像测量仪是一种由高解析度CCD彩色镜头、连续变倍物镜、彩色显示器、视频十字线显示器、 精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台结构组成的高精度光学影像测量仪器。
型号规格
| 型号 | QVMS2010 | QVMS3020 | QVMS4030 | QVMS5040 | |
| 量程X*Y轴（mm） | 200*100 | 300*200 | 400*300 | 500*400 | |
| Z轴升降范围（mm) | ≤200 | ||||
| 建议承重（KG） | ≤25 | ||||
| 外形尺寸（mm） | 580*550*850 | 750*660*850 | 880*760*930 | 1180*950*1050 | |
| XY轴线性精度（μm） | E=（3.0+L/200） | E=（3.0+L/100） | |||
| 光栅尺 | 1.0μm工业级精密光栅尺 | ||||
| 图像传感器 | 1/3彩色工业数字摄像机 | ||||
| 光学镜头 | 带卡位镜头，光学放大倍率0.7×-4.5×连续变倍 | ||||
| 放大倍率 | 影像放大倍率约20~150X | ||||
| 光源 | 落射光 | LED冷光源，亮度可微调 | |||
| 轮廓光 | LED冷光源，亮度可微调 | ||||
| 测量软件 | TASO定制版专业测量软件，正版 | ||||
| 建议工作环境 | 温度 20±3 ℃，湿度35%-80%，振动＜0.002g，低于15Hz | ||||
| 电源 | AC 220±5V 50Hz | ||||
| 重量约（KG） | 135 | 165 | 300 | 550 | |
