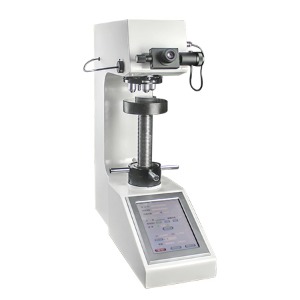

三物镜自动转塔数显维氏硬度计
2023/4/10
主要特点：
1.同时安装有5X、10X、20X、40X中的任意三个物镜，对不同大小的压痕均能保障在视场中满足标准的大小，同时可用低倍率进行大范围的试样轮廓扫描。
2.三物镜都可实现测量功能
3.11档试验力，满足标准中该范围中的所有试验力
4.8寸触摸屏界面，用户操作简便；
5.测试时压头与物镜自动相互切换，测试点自动定位；
6.可按照标准硬度块或长度标尺，进行标定,按照高中低硬度值自动进行硬度修正。
7.各种硬度值相互转换；
8.所有试验参数以及实验结果以excel格式存于U盘，便于数据处理及检验报告输出；
9.试验设置参数通过密码保护；
10.光源采用LED灯，寿命长，无需更换灯泡；
11.内置摄像头，图像更清晰（选件）；
12.中、英文等多种语言供选择；
13.备有RS-232接口，可与计算机联机（选件）
技术参数：
|
型号 |
THV-10MDX-Q |
THV-30MDX-Q |
THV-50MDX-Q |
THV-100MDX-Q |
|
试验力 |
0.3Kgf (2.94N)、0.5Kgf (4.90N)、1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N) |
0.5Kgf (4.90N)、1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、15.0Kgf(147N)、20.0Kgf(196N)、30.0Kgf(294N)(可选配0.3Kgf) |
1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、15.0Kgf(147N)、20.0Kgf(196N)、30.0 Kgf (294N)、40.0Kgf(392N)、50.0Kgf(490N) |
2.0Kgf(19.6N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、20.0Kgf(196N)、30.0 Kgf (294N)、50.0Kgf(490N) 、 60Kgf(588N)、80Kgf(784N)、100Kgf(980N) |
|
执行标准 |
GBT4340.1，GBT4340.2，ASTM_E92 |
|||
|
硬度值转换 |
按GB1172-99及ASTM标准 |
|||
|
符合 |
JJG260-91、JIS B 7725、JIS B 7734、GB/T3430.2 -99 |
|||
|
加载方式 |
自动加载/保载/卸载 |
|||
|
旋转塔台机构 |
自动、手动 |
|||
|
小测试单位 |
0.01μm |
|||
|
数据输出 |
LCD显示读出，直接以EXCEL格式保存到U盘 |
|||
|
转换标尺 |
HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|||
|
硬度测试范围 |
8~2900HV |
|||
|
试验力施加方法 |
自动（加荷、保荷、卸荷） |
|||
|
测量目镜 |
电子型10倍（15X可选） |
|||
|
物镜 |
5X、10X、20X、40X中的任意三个物镜 |
|||
|
总放大倍数 |
50X，100X，200X，400X任选三种 |
|||
|
试验力保荷时间 |
1~99s |
|||
|
允许试件高度 |
180mm |
|||
|
压头中心到外壁距离 |
160mm |
|||
|
尺寸 |
580*190*700mm |
|||
|
重量 |
约55Kg |
|||
|
电源 |
AC220V+5%，50-60Hz |
|||
标准附件:
|
名称 |
数量 |
名称 |
数量 |
|
DHV-1000-10X测微目镜 |
1个 |
大、中、V型试台 |
各1个 |
|
维氏硬度块 |
2块 |
备用保险丝(2A) |
2根 |
|
电源线 |
1根 |
防尘袋 |
1个 |
|
U盘 |
1个 |
触屏笔 |
1个 |
|
内六角扳手（2.5mm） |
1把 |
水平调节底脚 |
4个 |
|
产品合格证、保修卡 |
1份 |
说明书 |
1份 |
